Valohälyttimet Werma

WERMA Signal beacons and traffic lights »






WERMA-valohälyttimet auttavat sinua huomaamaan mahdolliset riskit ja vaaratilanteet. Valohälyttimissä on käytetty uusinta LED-tekniikkaa ja ne soveltuvat teollisuuden vaativiin olosuhteisiin.

Valikoimassa on kaikki värivaihtoehdot, ja edistyksellisen LED-teknologian ansiosta tuotteet ovat erittäin pitkäikäisiä. Asennustapoja on useita koohteeseen kuin kohteeseen.
Valitse juuri sinun tarpeisiisi sopiva valohälytin valikoimastamme




Pohjakiinnitys

Nämä merkkivalot tai valohälyttimet kiinnitetään pohjastaan tasaiselle pinnalle.

Alla tyypit on esitetty numerojärjestyksessä (Werma-tuotenumero, toimii myös linkkinä tehtaan tuotesivuille):


200

•   merkkivalo 7 W, kanta B15d
•    jännite: 12...240 VAC/DC
•    Ø 57 mm (valokuvun halkaisija)
•    värit: punainen, vihreä, keltainen, kirkas, sininen.

201

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen.


202

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, keltainen.


210

•    merkkivalo 10 W, kanta B15d
•    jännite: 12...240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


211

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


212

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, keltainen.


220

•    merkkivalo 10 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


221

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen.


222

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, keltainen.


280 x0x

•    LED-merkkivalo
•    jännite: 12-50 VDC tai 230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen
•    sähköinen toiminta testattu -40 °C.


280 x2x

•    pyörivä LED-valo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen
•    sähköinen toiminta testattu -40 °C.


280 x5x

•    LED-kaksoisvälähdysvalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, kirkas
•    runko: musta.


280 x6x

•    LED-EVS-värinä/välkevalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, kirkas
•    runko: musta.


280 410

•    LED-lentoestevalo
•    jännite: 12-50 VDC, 230 VAC
•    Ø 142 mm
•    väri: kirkas kupu, punaiset LEDit
•    hyväksyntä LIOL, tyyppi A (min. 10 cd)
•    sähköinen toiminta testattu -40 °C
•    lue tarkemmin: Lentoestevalot Werma »


280 470

•    LED-lentoestevalo, tuotanto alkaa keväällä 2014!
•    jännite: 12-50 VDC, 230 VAC
•    Ø 142 mm
•    väri: kirkas kupu, punaiset LEDit
•    hyväksyntä LIOL, tyyppi B (min. 32 cd)
•    lue tarkemmin: Lentoestevalot Werma »


281

•    LED-lentoestevalo
•    jännite: 12-50 VDC, 230 VAC
•    Ø 185 mm
•    väri: kirkas kupu, punaiset LEDit
•    281 410: hyväksyntä LIOL, tyyppi A (min. 10 cd)
•    281 470: hyväksyntä LIOL, tyyppi B (min. 32 cd), tuotanto alkaa keväällä 2014
•    meriveden- ja lentopolttoaineenkestävä
•    lue tarkemmin: Lentoestevalot Werma »


805

•    merkkivalo 10 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen.


806 x0x

•    LED-merkkivalo
•    jännite: 24 VAC/DC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen.


806 x5x

•    LED-mutingvalo, virtavalvonta
•    jännite 24 VDC
•    Ø 70 mm
•    värit: kirkas, keltainen
•    TÜV-hyväksyntä passivointimerkkivaloksi (IEC 61496-1,muting-käyttö)
•    kestoikä 100.000 tuntiin saakka
•    soveltuu myös EN 60825-1 mukaisiin lasersovelluksiin
•    lue tarkemmin: Werma 806 LED Muting-merkkivalo »


807

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, keltainen, sininen.


826 xxx 00

•    merkkivalo 15 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


826 xxx 55

•    valvottu merkkivalo 7 W, kanta B15d
•    jännite: 24 VDC
•    2 puolijohdelähtöä tilatiedolle
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    TÜV-hyväksyntä turvasovelluksiin (IEC 61496-1) ja lasersovelluksiin (EN 60825-1)
•    turvallisuuden suorituskykytaso PL 'e', lue lisää: Hälytyslaitteiden turvallisuus »


827

•    vilkkuvalo 25 W, kanta B15d
•    jännite: 24 VAC/DC, 115 VAC/DC tai 230 VAC/DC
•    Ø 98 mm
•    värit: punainen, keltainen.


828 x0x

•    välähdysvalo
•    jännite: 12 VDC, 24 VDC, 115 VAC, 230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas.


828 x2x

•    välähdysvalo, 2 ulkoa ohjattavaa välähdystaajuutta
•    jännite: 24 VDC
•    välähdystaajuus: 0,5 tai 1,5 Hz
•    Ø 98 mm
•    värit: punainen tai keltainen.


828 x7x

•    välähdysvalo maantietunneleihin
•    jännite: 230 VAC
•    Ø 98 mm
•    värit: keltainen, kirkas
•    kiinnitys pohjasta kattoon, valokupu alaspäin
•    valokuvun kondensionpoistoventtiili pitää välähdysvalon toimintakykyisenä myös tunnelipuhdistusten yhteydessä.


829 x00

•    LED-vilkkuvalo/merkkivalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen.


829 x10

•    pyörivä LED-valo
•    jännite: 24 VDC, 115-230 VAC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


829 x20

•    LED-kaksoisvälähdysvalo
•    jännite: 24 VDC, 115-230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas.


829 x30

•    LED-merkkivalo
•    jännite: 115 VAC, 230 VAC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen.


829 x50

•    LED-merkki/vilkku/välähdysvalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    ulkoa ohjattavat valo tai vilkku tai välähdys.


829 x70

•    valvottu LED-merkkivalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    TÜV-hyväksytty tilavalvonta kahdella puolijohdelähdöllä
•    turvallisuuden suorituskykytaso PL 'e', lue lisää: Hälytyslaitteiden turvallisuus »


829 x90

•    LED-EVS-värinä/välkevalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    erittäin suuri havaittavuus vaihtelevalla välkevalolla.


830

•    välähdysvalo
•    jännite pun, kel: 12 VDC, 24 VDC, 230 VAC
•    jännite vih, kir/vih: 24 VDC, 230 VAC
•    Ø 108 mm
•    värit: punainen, keltainen, vihreä, kirkas/vihreä.


838

•    kaksoisvälähdysvalo
•    jännite: 24 VDC, 115 VAC, 230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen.


839

•    839.x00: LED-merkkivalo, 12-50 VDC, 230 VAC
•    839.x20: pyörivä LED-valo, 24 VDC, 115/230 VAC
•    839.x52: kaksoisvälähdysvalo, 24 VDC, 230 VAC
•    839.x60: pyörivä peilivilkku, 24 tai 115/230 VAC/DC
•    Ø 153 mm
•    värit: punainen, keltainen
•    suolaveden kestävä, IP67, lankasuoja mukana.


850

•    merkkivalo 7 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas
•    runko: harmaa tai musta.


853 x00

•    LED-merkkivalo
•    jännite: 12 VDC, 24 VDC, 48 VAC tai 115-230 VAC
•    85×85×72 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    runko: musta
•    voidaan liittää toisiinsa tai 153-äänihälyttimeen yhdistelmiksi liittimellä (tarvike)
•    tyypityksessä auttaa Werma 853 -konfiguraattori »
•    toiminta testattu -40 °C.


853 x10

•    LED-kaksoisvälähdysvalo
•    jännite: 12 VDC, 24 VDC, 48 VAC tai 115-230 VAC
•    85×85×72 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    runko: musta
•    voidaan liittää toisiinsa tai 153-äänihälyttimeen yhdistelmiksi liittimellä (tarvike)
•    tyypityksessä auttaa Werma 853 -konfiguraattori »
•    toiminta testattu -40 °C.


853 x20

•    LED-EVS-värinä/välkevalo
•    jännite: 12 VDC, 24 VDC, 48 VAC tai 115-230 VAC
•    85×85×72 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    runko: musta
•    voidaan liittää toisiinsa tai 153-äänihälyttimeen yhdistelmiksi liittimellä (tarvike)
•    tyypityksessä auttaa Werma 853 -konfiguraattori »
•    toiminta testattu -40 °C.


880

•    pyörivä peilivilkku
•    lamppu H1, 70 W (24) tai 55 W (230)
•    jännite: 24 VDC, 230 VAC
•    Ø 152 mm
•    värit: punainen, keltainen
•    keltainen 24 VDC: e2-hyväksyntä ajoneuvokäyttöön.


881

•    pyörivä peilivilkku
•    kanta E14, maks. 40 W
•    jännite: 48 VAC/DC, 115 VAC, 230 VAC
•    Ø 152 mm
•    värit: punainen, keltainen.


883

•    pyörivä peilivilkku
•    kanta G6.35, maks. 35 W halogeeni
•    jännite: 12 VDC, 24 VAC/DC, 115 AC/DC, 230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, vihreä, sininen.


884

•    pyörivä 3-linssivilkku
•    kanta G6.35, maks. 35 W halogeeni
•    jännite: 24 VAC/DC, 230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, vihreä, sininen.


885

•    pyörivä peilivilkku
•    kanta G6.35, maks. 20 W halogeeni
•    jännite: 12 VDC, 24 VAC/DC, 115-230 AC/DC
•    Ø 98 mm
•    värit: punainen, keltainen, vihreä, sininen.


890 x00

•    merkkivalo maks. 25 W, kanta E27
•    jännite: 12-240 V
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen, kirkas sininen
•    asennus pohjasta tai asennuskiinnikkeellä
•    maks. 4 voidaan yhdistää liikennevaloksi »


890 x10

•    merkkivalo maks. 2x15 W, kanta 2xE14
•    jännite 12-240 V
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen
•    kahdennettu signaali kahdella lampulla
•    asennus pohjasta tai asennuskiinnikkeellä
•    maks. 4 voidaan yhdistää liikennevaloksi »


890 x20

•    LED-merkkivalo
•    jännite: 24 VDC, 115 VAC, 230 VAC
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen
•    linssiväri kirkas
•    asennus pohjasta tai asennuskiinnikkeellä
•    maks. 4 voidaan yhdistää liikennevaloksi »


895

•    merkkivalo maks. 25 W, kanta E27
•    jännite: 12-240 V
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    (pun myös 2xE14, maks. 2x15 W).


897

•    kaksoisvälähdysvalo
•    jännite: 24 VDC, 230 VAC
•    Ø 150 mm
•    värit: punainen, keltainen, kirkas
•    (kirkas vain 230 VAC).

Seinäkiinnitys

Nämä valohälyttimet / optiset merkinantolaitteet kiinnitetään seinäpintaan joko suoraan tai erillisellä kiinnikkeellä.

Alla tuotteet tuotenumeron mukaisessa järjestyksessä (Werma-tuotenumero, toimii myös linkkinä tehtaan tuotesivulle).


203

•    merkkivalo 7 W, kanta B15d
•    jännite: 12...240 VAC/DC
•    Ø 57 mm (valokuvun halkaisija)
•    värit: punainen, vihreä, keltainen, kirkas, sininen,


204

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen.


205

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, keltainen.


213

•    merkkivalo 10 W, kanta B15d
•    jännite: 12...240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


214

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen.


215

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, keltainen.


223

•    merkkivalo 10 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen.


224

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen.


225

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, keltainen, sininen.


280 x50

•    LED-kaksoisvälähdysvalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, kirkas
•    runko: musta
•    kiinnitys seinälle tarvikkeella 97588306 (tai pohjasta).


280 x60

•    LED-EVS-värinä/välkevalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, kirkas
•    runko: musta
•    kiinnitys seinälle tarvikkeella 97588306 (tai pohjasta).


280 41x / 47x

•    LED-lentoestevalo
•    jännite: 12-50 VDC, 230 VAC
•    Ø 142 mm
•    väri: kirkas kupu, punaiset LEDit
•    280 410: hyväksyntä LIOL, tyyppi A (min. 10 cd), toiminta testattu -40 °C
•    280 470: hyväksyntä LIOL, tyyppi B (min. 32 cd), tuotanto alkaa keväällä 2014!
•    kiinnitys seinälle tarvikkeella 97588306 (tai pohjasta)
•    lue tarkemmin: Lentoestevalot Werma »


806 x0x

•    LED-merkkivalo
•    jännite: 24 VAC/DC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen
•    kiinnitys seinään tarvikkeella 97584085 tai 96000001 (tai pohjasta).


806 x5x

•    LED-mutingvalo, virtavalvottu
•    jännite 24 VDC
•    Ø 70 mm
•    värit: kirkas, keltainen
•   TÜV-hyväksyntä passivointimerkkivaloksi (IEC 61496-1, muting-käyttö)
•    kestoikä 100.000 tuntiin saakka
•    soveltuu myös EN 60825-1 mukaisiin lasersovelluksiin
•    kiinnitys seinään tarvikkeella 96000001 (tai pohjasta)
•    lue tarkemmin: Werma 806 LED Muting-merkkivalo »


807

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, keltainen, sininen
•    kiinnitys seinään tarvikkeella 97584085 tai 96000001 (tai pohjasta).


826 xxx 55

•    valvottu merkkivalo 7 W, kanta B15d
•    jännite: 24 VDC
•    2 puolijohdelähtöä tilatiedolle
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    TÜV-hyväksyntä turvasovelluksiin (IEC 61496-1) ja lasersovelluksiin (EN 60825-1)
•    turvallisuuden suorituskykytaso PL 'e', lue lisää: Hälytyslaitteiden turvallisuus »
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


828 x0x

•    välähdysvalo
•    jännite: 12 VDC, 24 VDC, 115 VAC, 230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


828 x2x

•    välähdysvalo
•    jännite: 24 VDC
•    välähdystaajuus: 0,5 tai 1,5 Hz
•    Ø 98 mm
•    värit: punainen tai keltainen
•    2 ulkoa ohjattavaa välähdystaajuutta
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


829 x00

•    LED-vilkkuvalo/merkkivalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


829 x10

•    pyörivä LED-valo
•    jännite: 24 VDC, 115-230 VAC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


829 x20

•    LED-kaksoisvälähdysvalo
•    jännite: 24 VDC, 115-230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta)


829 x30

•    LED-merkkivalo
•    jännite: 115 VAC, 230 VAC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


829 x50

•    LED-merkki/vilkku/välähdysvalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    ulkoa ohjattavat valo tai vilkku tai välähdys
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


829 x70

•    valvottu LED-merkkivalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    TÜV-hyväksytty tilavalvonta kahdella puolijohdelähdöllä
•    turvallisuuden suorituskykytaso PL 'e', lue lisää: Hälytyslaitteiden turvallisuus »
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


829 x90

•    LED-EVS-värinä/välkevalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    erittäin suuri havaittavuus vaihtelevalla välkevalolla
•    kiinnitys seinään tarvikkeella 97582605 (tai pohjasta).


835

•    välähdysvalo
•    jännite pun, kel: 24 VDC, 230 VAC
•    jännite kir/vih: 24 VAC/DC, 230 VAC
•    Ø 108 mm
•    värit: punainen, keltainen, kirkas/vihreä.


839

•    839.x00: LED-merkkivalo, 12-50 VDC, 230 VAC
•    839.x20: pyörivä LED-valo, 24 VDC, 115/230 VAC
•    839.x52: kaksoisvälähdysvalo, 24 VDC, 230 VAC
•    839.x60: pyörivä peilivilkku, 24 tai 115/230 VAC/DC
•    Ø 153 mm
•    värit: punainen, keltainen
•    suolaveden kestävä, IP67, lankasuoja mukana
•    kiinnitys seinään tarvikkeella 97583902 (tai pohjasta).


851

•    merkkivalo 7 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas
•    runko: harmaa tai musta.


853 x00

•    LED-merkkivalo
•    jännite: 12 VDC, 24 VDC, 48 VAC tai 115-230 VAC
•    85×85×72 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    runko: musta
•    voidaan liittää toisiinsa tai 153-äänihälyttimeen yhdistelmiksi liittimellä (tarvike)
•    tyypityksessä auttaa Werma 853 -konfiguraattori »
•    toiminta testattu -40 °C


853 x10

•    LED-kaksoisvälähdysvalo
•    jännite: 12 VDC, 24 VDC, 48 VAC tai 115-230 VAC
•    85×85×72 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    runko: musta
•    voidaan liittää toisiinsa tai 153-äänihälyttimeen yhdistelmiksi liittimellä (tarvike)
•    tyypityksessä auttaa Werma 853 -konfiguraattori »
•    toiminta testattu -40 °C


853 x20

•    LED-EVS-värinä/välkevalo
•    jännite: 12 VDC, 24 VDC, 48 VAC tai 115-230 VAC
•    85×85×72 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    runko: musta
•    voidaan liittää toisiinsa tai 153-äänihälyttimeen yhdistelmiksi liittimellä (tarvike)
•    tyypityksessä auttaa Werma 853 -konfiguraattori »
•    toiminta testattu -40 °C


890 x00

•    merkkivalo maks. 25 W, kanta E27
•    jännite: 12-240 V
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen, kirkas sininen
•    asennus seinään pohjasta tai asennuskiinnikkeellä
•    maks. 4 voidaan yhdistää liikennevaloksi
•    asennuskiinnikesarja 1:lle valolle 975890833
•    asennuskiinnikesarja 2:lle valolle 975890834
•    asennuskiinnikesarja 3:lle valolle 975890835
•    asennuskiinnikesarja 4:lle valolle 975890837.


890 x10

•    merkkivalo maks. 2x15 W, kanta 2xE14
•    jännite 12-240 V
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen
•    kahdennettu signaali kahdella lampulla
•    asennus seinään pohjasta tai asennuskiinnikkeellä
•    maks. 4 voidaan yhdistää liikennevaloksi
•    asennuskiinnikesarja 1:lle valolle 975890833
•    asennuskiinnikesarja 2:lle valolle 975890834
•    asennuskiinnikesarja 3:lle valolle 975890835
•    asennuskiinnikesarja 4:lle valolle 975890837.


890 x20

•    LED-merkkivalo
•    jännite: 24 VDC, 115 VAC, 230 VAC
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen
•    linssiväri kirkas
•    asennus seinään pohjasta tai asennuskiinnikkeellä
•    maks. 4 voidaan yhdistää liikennevaloksi
•    asennuskiinnikesarja 1:lle valolle 975890833
•    asennuskiinnikesarja 2:lle valolle 975890834
•    asennuskiinnikesarja 3:lle valolle 975890835
•    asennuskiinnikesarja 4:lle valolle 975890837.


895

•    merkkivalo maks. 25 W, kanta E27
•    jännite: 12-240 V
•    Ø 150 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    (pun myös 2xE14, maks. 2x15 W)
•    kiinnitys seinään pohjasta tai asennuskiinnikkeellä (katso 890 yllä)
•    maks. 4 voidaan yhdistää liikennevaloksi.


897

•    kaksoisvälähdysvalo
•    jännite: 24 VDC, 230 VAC
•    Ø 150 mm
•    värit: punainen, keltainen, kirkas (kirkas vain 230 VAC)
•    kiinnitys seinään pohjasta tai asennuskiinnikkeellä (katso 890 yllä).

Putkikiinnitys

Nämä valohälyttimet kiinnitetään asennusjalkaan tai putkeen. Putkitarvikkeet (Ø 25 mm) on esitetty luettelon lopussa.

Alla tuotteet tuotenumeron mukaisessa järjestyksessä (Werma-tuotenumero, toimii myös linkkinä tehtaan tuotesivulle).


209

•    209 x0x: merkkivalo 7 W, kanta B15d, jännite: 12...240 VAC/DC
•    209 x1x: LED-merkkivalo, jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    209 x2x: välähdysvalo, jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys putkijalkaan 97520901 M25×1,5-kierteellä.


219

•    219 x0x: merkkivalo 10 W, kanta B15d, jännite: 12-240 VAC/DC
•    219 x1x: LED-merkkivalo,jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    219 x2x: välähdysvalo, jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys putkijalkaan 97520901 M25×1,5-kierteellä.


280 x50

•    LED-kaksoisvälähdysvalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, kirkas
•    runko: musta
•    kiinnitys Ø 25 mm tai ½" NPT -putkeen putkisovittimella 97588309.


280 x60

•    LED-EVS-värinä/välkevalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 142 mm
•    värit: punainen, keltainen, kirkas
•    runko: musta
•    kiinnitys Ø 25 mm tai ½" NPT -putkeen putkisovittimella 97588309.


280 410 / 470

•    LED-lentoestevalo
•    jännite: 12-50 VDC, 230 VAC
•    Ø 142 mm
•    väri: kirkas kupu, punaiset LEDit
•    280 410: hyväksyntä LIOL, tyyppi A (min. 10 cd), toiminta testattu -40 °C
•    280 470: hyväksyntä LIOL, tyyppi B (min. 32 cd), tuotanto alkaa keväällä 2014!
•    kiinnitys Ø 25 mm tai ½" NPT -putkeen putkisovittimella 97588309.
•    lue tarkemmin: Lentoestevalot Werma ».


805 xx0

•    merkkivalo 10 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen
•    kiinnitys 110 mm putkijalkaan 97584010 tai Ø 25 mm putkeen.


807 xx0

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, keltainen, sininen
•    kiinnitys 110 mm putkijalkaan 97584010 tai Ø 25 mm putkeen.


826 xxx 00

•    merkkivalo 15 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys Ø 25 mm putkeen.


827

•    vilkkuvalo 25 W, kanta B15d
•    jännite: 24 VAC/DC, 115 VAC/DC tai 230 VAC/DC
•    Ø 98 mm
•    värit: punainen, keltainen
•    kiinnitys Ø 25 mm putkeen.


828 x4x

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC, 230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    kiinnitys Ø 25 mm putkeen.


828 x6x

•    välähdysvalo
•    jännite: 24 VDC
•    välähdystaajuus: 0,5 tai 1,5 Hz
•    Ø 98 mm
•    värit: punainen tai keltainen
•    2 ulkoa ohjattavaa välähdystaajuutta
•    kiinnitys Ø 25 mm putkeen.


829 x07

•    LED-vilkkuvalo/merkkivalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    kiinnitys Ø 25 mm putkeen.


829 x17

•    pyörivä LED-valo
•    jännite: 24 VDC, 115-230 VAC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys Ø 25 mm putkeen.


829 x27

•    LED-kaksoisvälähdysvalo
•    jännite: 24 VDC, 115-230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    kiinnitys Ø 25 mm putkeen.


829 x37

•    LED-merkkivalo
•    jännite: 115 VAC, 230 VAC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    kiinnitys Ø 25 mm putkeen.


829 x57

•    LED-merkki/vilkku/välähdysvalo
•    jännite: 24 VDC
•    Ø 98 mm
•    värit: punainen, vihreä, keltainen, sininen
•    ulkoa ohjattavat jatkuva valo tai vilkku tai välähdys
•    kiinnitys Ø 25 mm putkeen.


829 x97

•    LED-EVS-värinä/välkevalo
•    jännite: 24 VDC tai 115-230 VAC
•    Ø 98 mm
•    värit: punainen, keltainen, kirkas
•    erittäin suuri havaittavuus vaihtelevalla välkevalolla
•    kiinnitys Ø 25 mm putkeen.


852

•    merkkivalo 7 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 57 mm
•    värit: punainen, keltainen
•    runko: harmaa tai musta
•    kiinnitys M25×1,5-kierteellä putkijalkaan 96069303.


885 x10

•    pyörivä peilivilkku
•    kanta G6.35, maks. 20 W halogeeni
•    jännite: 12 VDC, 24 VAC/DC, 115-230 AC/DC
•    Ø 98 mm, IP 65
•    värit: punainen, keltainen, vihreä, sininen
•    kiinnitys Ø 25 mm putkeen.


885 x20

•    pyörivä peilivilkku
•    kanta G6.35, maks. 20 W halogeeni
•    jännite: 12 VDC, 24 VAC/DC
•    Ø 98 mm, IP 54
•    värit: punainen, keltainen, vihreä, sininen
•    taipuisa kiinnitysjalka 2-napaisella pikaliittimellä ISO 4165
•    pikaliitin+kiinnitysosa 97582675.


Ø 25 mm putkitarvikkeet


Reikäasennus

Nämä merkkivalot tai valohälyttimet upotetaan asennusreikään ohjauspaneeliin tai esimerkiksi keskuskaapin oveen.

Alla tuotteet tuotenumeron mukaisessa järjestyksessä (Werma-tuotenumero, toimii myös linkkinä tehtaan tuotesivulle).


206

•    merkkivalo 5 W, kanta B15d
•    jännite: 12-50 V
•    Ø 57 mm (valokuvun halkaisija)
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys M22-kierteellä (reikään Ø 22,5 mm).


207

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, vihreä, keltainen
•    kiinnitys M22-kierteellä.


208

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 58 mm
•    värit: punainen, keltainen
•    kiinnitys M22-kierteellä.


216

•    merkkivalo 7 W, kanta B15d
•    jännite: 48 V
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys M22-kierteellä.


230

•    LED-merkkivalo
•    jännite pun, kel: 12 VDC, 24 VDC, 115 VAC tai 230 VAC
•    jännite kir: 24 VDC
•    Ø 29 mm
•    värit: punainen, keltainen, kirkas
•    kiinnitys M20-kierteellä, esim. kaapeliläpivientiaukkoon.


231

•    LED-merkkivalo
•    jännite: 12 VDC, 24 VDC, 115 VAC tai 230 VAC
•    Ø 29 mm
•    värit: punainen, keltainen, vihreä, kirkas, sininen
•    kiinnitys M22-kierteellä.


232

•    välähdysvalo 1,5 Hz, 1 J xenon
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 29 mm
•    värit: punainen, keltainen
•    kiinnitys M22×1,5-kierteellä
•    miten saan havaittavuutta mahdollisimman pienellä merkkivalolla? WERMA 232 -välähdysvalo, joka asennetaan Ø 22 mm reikään, täyttää molemmat vaatimukset. Xenon-tekniikka antaa erittäin suuren 1 J välähdysenergian välähdystaajuudella 1,5 Hz.
•    ohjauspaneeleissa välähdysvalolla saavutetaan paras havaittavuus niin sisä- kuin ulkotiloissakin. Korkealuokkaisen viimeistelynsä ansiosta välähdysvalon kotelointiluokka on IP65, joten asennus myös huonoihin olosuhteisiin on mahdollinen.
•    välähdysvalo asennetaan paikoilleen yksinkertaisella painomekanismilla: merkkivalon näkyvä osa ja kupu asennetaan paikalleen etukautta ja kiinnitetään mutterilla, elektroniikan sisältävä kotelo kiinnitetään sitten paikalleen painamalla takakautta. Vastamutteri ja tiiviste sisältyvät toimitukseen.
•    välähdysvalon koko on 29 x 32 mm (korkeus asennuspaneelin ulkopuolella) ja paino 54 g. Laajan jännitealueensa ansiosta 232-välähdysvalo on yleiskäyttöinen. 24 V -mallin sallitut jännitteet ovat 10...100 VDC ja 20...72 VAC. Virrankulutus 140 mA (24 VDC). Muut jänniteversiot ovat 115 VAC (30 mA) ja 230 VAC (20 mA). Kestoikä on 4×10E6 välähdystä.


239 48x

•    LED-monivärimerkkivalo
•    jännite: 24 VDC (logiikalla ohjattava)
•    RGB-LEDeillä pieni kulutus maks. 75 mA
•    Ø 50 mm, IP65
•    kupu: kirkas, runko: musta
•    sähköisesti kolmella loogisella tulolla (X1...X3) ohjattavat värit: punainen, keltainen, vihreä, kirkas, sininen
•    kahdella loogisella tulolla (X2, X3) perusvärit: punainen, keltainen, vihreä
•    kiinnitys: M22x1,5 mm reikään, 5-napainen ruuviliitin (239 480 55) tai jousiliitin (239 482 55), kytkentä:



239 780

•    LED-monivärimerkkivalo ASI
•    jännite: 25...31,6 V (AS-i-väylä, Spec. 3.0, AB-slave)
•    Ø 50 mm
•    kupu: kirkas, runko: musta
•    värit: sähköisesti AS-i-väylän kautta ohjattavat: punainen, keltainen, vihreä, kirkas, sininen
•    kiinnitys: M22x1,5 mm reikään, 2-napainen liitäntä
•    lue tarkemmin: ASI-hälytyslaitteet ».


800

•    merkkivalo 7 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys Pk29-kierteellä.


801

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 57 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys Pk29-kierteellä.


802

•    välähdysvalo
•    jännite: 24 VDC, 115 VAC tai 230 VAC
•    Ø 57 mm
•    värit: punainen, keltainen, sininen
•    kiinnitys Pk29-kierteellä.


815

•    merkkivalo 10 W, kanta B15d
•    jännite: 12-240 VAC/DC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys Pk29-kierteellä (Ø 37 mm)


816 x0x

•    LED-merkkivalo
•    jännite: 24 VAC/DC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, vihreä, keltainen, kirkas, sininen
•    kiinnitys Pk29-kierteellä (Ø 37 mm).


816 x1x

•    vilkkuva LED-valo
•    jännite: 24 VAC/DC
•    Ø 75 mm
•    värit: punainen, keltainen
•    kiinnitys Pk29-kierteellä (Ø 37 mm).


816 x3x

•    pyörivä LED-valo
•    jännite: 24 VAC/DC
•    Ø 75 mm
•    värit: punainen, keltainen
•    kiinnitys Pk29-kierteellä (Ø 37 mm).


816 480 53 - kirkas kupu
816 780 53 - himmeä kupu "opaali"

•    RGB-LED-monivärimerkkivalo
•    jännite: 5 V (USB 2.0 -väylä)
•    Ø 75 mm
•    kupu: kirkas (816 480) tai opaali (816 780)
•    yli 200000 eri väriä sähköisesti ohjattavissa USB-väylän kautta
•    ajurisofta ja ohjelmointiopas kuuluvat toimitukseen
•    kiinnitys Pk29-kierteellä (Ø 37 mm)
•    liitäntä tietokoneeseen USB B - USB A -välikaapelilla (kuuluu toimitukseen).


816 480 55 - kirkas kupu
816 780 55 - himmeä kupu "opaali"

•    LED-monivärimerkkivalo
•    jännite: 24 VDC (logiikalla ohjattava)
•    Ø 75 mm, IP 65
•    kupu: kirkas (816 480) tai opaali (816 780)
•    7 väriä sähköisesti ohjattavissa kolmella loogisella tulolla (pun/vih/kel/sin/val/vio/tur)
•    3 perusväriä ohjattavissa kahdella loogisella tulolla (pun/kel/vih)
•    kiinnitys Pk29-kierteellä (Ø 37 mm)

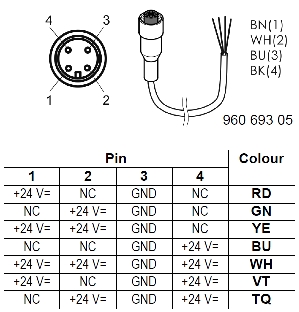

•    liitäntä 4-napaisella M12-liittimellä (M12-valmiskaapeli, tarvike 960 693 05):



817

•    välähdysvalo
•    jännite: 12 VDC, 24 VDC, 115 VAC tai 230 VAC
•    Ø 75 mm
•    värit: punainen, keltainen, vihreä, sininen
•    kiinnitys Pk29-kierteellä.

Kokovertailu

Jos valohälyttimen valintakriteeri on fyysinen koko, kannattaa tuotetyyppi valita tämän kaikkien tyyppien keskinäisen kokovertailun avulla:

Size comparison of WERMA signal beacons and traffic lights (pdf)

Värien merkitykset

Valovärien yleiset käyttömerkitykset ovat:



Näiden lisäksi eri aloilla tai tehdasstandardeissa on määritelty omia värimerkityksiä. Esimerkiksi liikennekäytössä ja lentopaikoilla on omat värejä koskevat asetuksensa, joita on näissä yhteyksissä noudatettava.

Tiedostot

Suomenkielinen esite: Werma merkinanto- ja hälytyslaitteet »

Yksittäisen 853-valon tai useiden 853-valojen ja 153-äänihälyttimien yhteen liitetyn kokonaisuuden voi tyypittää tuotevalintatyökalulla Werma 853 -konfiguraattori »

Yksittäisen 890-valon tai useiden 890-valojen ja 190-äänihälyttimien yhteen liitetyn kokonaisuuden voi tyypittää tuotevalintatyökalulla Werma 890 -konfiguraattori »

Yhteystiedot

  • SKS Automaatio Oy (Finland)
    Martinkyläntie 50
    FI-01720 Vantaa
    Tel: +358 20 764 61
    Fax: +358 20 764 6820
    automaatio(at)sks.fi
    Contacts »


  • SKS Automaatio Oy (Polska)
    Maciej Jastrzębski
    tel +48 514 791 897
    e-mail: maciej.jastrzebski@sks.eu
