Automaatio Lämpötilalähettimet
PR electronics A/S valmistaa lämpötilalähettimiä useilla erilaisilla
rakenteilla. Lähettimiä käytetään muuntamaan vastus-, termoelementti-,
lineaarinen vastus- ja mV-tuloja vastaaviksi virta-, jännite- tai
digitaalilähdöiksi. Lähetin on joko 2-johdinlähetin tai erillisellä
apujännitteellä toimiva. Kaikki lähettimet ovat lämpötilalineaarisia ja
saatavana on myös galvaanisesti erotetut mallit. Datalehdet,
manuaalit, sertikopiot, ohjelmat ... kaikkiin linkit sivulla PR-dokumentit »Lämpötilalähetin 5-vuoden tuotetakuulla, kysy lisää!
Kenttäväyläliitännät omilla välilehdillään: HART®, Profibus®, FOUNDATION™ ja Modbus®.
Ex-tiloihin soveltuvat lämpötilalähettimet on esitelty omalla sivullaan Ex-lähettimet »
Lämpötilalähettimet valmistajan verkkosivuilla: prelectronics.fi > Tuotteet > Lämpötila »
UUTTA!
4000-sarja
4512 Bluetooth-näyttö/
ohjelmointiyksikkö, liittää 4000- ja 9000-sarjojen moduulit PPS-sovellukseen ja
toimii dataloggerina.
5437A Ohjelmoitava 2-johdin-lämpötilalähetin, HART®7
5437D + 5437B Lämpötilalähettimet Ex-tilaan, katso Ex-lähettimet »
6400-sarja HART®7 2-johdinlähettimet, asennus DIN-kiskoon:
6437A Ohjelmoitava ja
intergroitava 2-johdin lämpötilalähetin RTD, TC
6437D
Lämpötilalähetin Ex-tilaan, katso Ex-lähettimet »
Lämpötilalähettimia on tarjolla useissa PR-tuotesarjoissa:
2914: huonelämpötilalähetin,
asennus seinälle:
2914 Pt100 2-johdinlähetin
3000-sarja: 6 mm leveä, asennus DIN- tai
PowerRail-kiskoon, N-mallissa apujännite liittimien
kautta:
3101 Lämpötilalähetin, TE-J ja TE-K
3102 Lämpötilalähetin, Pt100
3111 Lämpötilalähetin, galvaanisesti erotettu, TE-J ja
TE-K, PowerRail-kiskoon
3112 Lämpötilalähetin, galvaanisesti erotettu, Pt100,
PowerRail-kiskoon
3113 Lämpötilalähetin, galvaanisesti erotettu, Pt100, TE-J
ja TE-K, HART®7, PowerRail-kiskoon
3114 Ohjelmoitava vahvistin
3331 2-johdin lämpötilalähetin, galvaanisesti erotettu,
Pt100, TE-J ja TE-K
3333 2-johdin lämpötilalähetin, Pt100
3337 2-johdin lämpötilalähetin, galvaanisesti erotettu,
Pt100, TE-J ja TE-K, HART®7
4000-sarja: universaali, kiinteät tuloalueet, asennus
DIN-kiskoon:
4114 Ohjelmoitava vahvistin
4116 Monitoimi-vahvistin
4131 Ohjelmoitava raja-arvoyksikkö (ei lähetin)
4501 Näyttö/ohjelmointiyksikkö 4000- ja 9000-sarjoille (valmistus lopetettu)
4510 Näyttö/ohjelmointiyksikkö 4000- ja 9000-sarjoille (korvaa tyypin 4501)
4511 Modbus-näyttö/ohjelmointiyksikkö, liittää 4000- ja 9000-sarjojen moduulit
Modbus RTU -väylään
4512 Bluetooth-näyttö/
ohjelmointiyksikkö, liittää 4000- ja 9000-sarjojen moduulit PPS-sovellukseen ja
toimii dataloggerina UUSI!
4590 ConfigMate-sovitinyksikkö, 4501-ohjelmointiyksikön muistin lukemiseen
PC:lle
5100-sarja:
universaali, vapaasti ohjelmoitava, asennus DIN-kiskoon:
5114A Ohjelmoitava vahvistin
5115A Ohjelmoitava viestilaskin
5116A Monitoimivahvistin
5131A Ohjelmoitava 2-johdin lämpötilalähetin
51xxB
Lähettimet Ex-piireihin, katso Ex-lähettimet »
5300-sarja: 2-johdinlähettimet, asennus
anturikoppaan:
5331A Ohjelmoitava 2-johdin lämpötilalähetin
5332A Ohjelmoitava 2-johdin
lämpötilalähetin RTD, ei-erotettu
5333A Ohjelmoitava 2-johdin lämpötilalähetin RTD
5334A Ohjelmoitava 2-johdin lämpötilalähetin TE
5335A Ohjelmoitava 2-johdin lämpötilalähetin HART®5
5337A Ohjelmoitava 2-johdin lämpötilalähetin HART®7/
HART®5
5350A Profibus®PA/FOUNDATION Fieldbus™-lähetin
53xxB tai
53xxD Lähettimet Ex-tilaan, katso Ex-lähettimet »
5400-sarja: 2-johdinlähettimet,
asennus anturikoppaan:
5437A Ohjelmoitava 2-johdin-lämpötilalähetin, HART®7
5437D + 5437B Lämpötilalähettimet Ex-tilaan, katso Ex-lähettimet »
5800-sarja:
kompaktit 2-johdinlähettimet, asennus Ø 18 mm
putkeen:
5802 Ohjelmoitava 2-johdin
lämpötilalähetin 2/3-j RTD
6300-sarja: 2-johdinlähettimet, asennus
DIN-kiskoon:
6331A Ohjelmoitava 2-johdin lämpötilalähetin
6333A Ohjelmoitava 2-johdin lämpötilalähetin RTD
6334A Ohjelmoitava 2-johdin lämpötilalähetin TE
6335A Ohjelmoitava 2-johdin lämpötilalähetin HART®5
6337A Ohjelmoitava 2-johdin lämpötilalähetin HART®7/HART®5
6350A Profibus®PA/FOUNDATION Fieldbus™-lähetin
63xxB tai 63xxD
Lähettimet Ex-tilaan, katso Ex-lähettimet »
6400-sarja: HART®7
2-johdinlähettimet, asennus DIN-kiskoon:
6437A Ohjelmoitava ja
intergroitava 2-johdin lämpötilalähetin RTD, TC
6437D
Lämpötilalähetin Ex-tilaan, katso Ex-lähettimet »
7501-sarja: koteloitu
2-johdinlähetin HART®, paikallisnäyttö,
asennus kentälle:
7501...1 Kenttäasennettava 2-johdin lämpötilalähetin HART®7/
HART®5
7501...2 Kenttäasennettava lähetin Ex-tilaan, katso Ex-lähettimet »
9100-sarja: asennus DIN- tai
PowerRail-kiskoon:
9113A Lämpötila/mA-muunnin
9116A Monitoimivahvistin
91xxB Ex-viestien lähettimet, katso Ex-lähettimet »
PR electronics A/S:n 2-johdinlähettimissä on myös tyyppejä, joissa
mA-viestin päällä kulkeva HART®-kommunikointi on mahdollista. Lämpötilalähetin
asetellaan PReset-ohjelmalla, HART®-käsiterminaalilla, HART®-modeemilla tai
suoraan kunnossapito-/automaatiojärjestelmästä.
UUSI PR6437 on ratkaisu kriittisiin sovelluksiin, joissa vaaditaan huippuluokan tarkkuutta.
PR 6437 on DIN-kiskoon asennettava 2-johdin HART 7 lämpötilalähetin, jonka voi helposti integroida eri ohjausjärjestelmiin. Lämpötilanmittaus on mahdollista laajalle valikoimalle eri termoelementtejä sekä vastusantureita.
Tämä lämpötilalähetin on juuri sopiva kunnospidon optimointiin. Siinä on anturin ryömimisen tunnistus, joka hälyttää kun anturille käyttäjäkohtaisesti määritelty ero ylittyy.
Lisäksi lähetin on varustettu kahdella todellisella sisääntulolla, joka tarjoaa markkinoiden laajimman valikoiman kahden anturitulon yhdistelmiä.
Käyttövarmuus on taattu anturien reduntanttisuudella eli lähtö vaihtaa automaattisesti sekundääri-anturille, jos primääri-anturi vikaantuu ja ylläpitää näin käytettävyysaikaa.
Lue lisää: mallistosta löytyy sekä ei-Ex-malli 6437A, että
Ex-malli 6437D.
Sertifikaatti: HART® 7 Registered PR5437/6437 »
PR 5437 on anturikoppaan asennettava, 1- tai 2-kanavainen, pienikokoinen nappilähetin, johon voidaan kytkeä vastusantureita, termoelementtiantureita, lineaarisia vastuksia tai mV-tuloja. Käyttäjä voi valita HART®5- tai HART®7-protokollan. Saatavana on myös ATEX-, FM- ja IECEx-hyväksytty versio 5437D. PReset-ohjelmaa käytettäessä tarvitaan versio 8.02.1006 tai uudempi.
Lue lisää: mallistosta löytyy sekä ei-Ex-malli 5437A, että Ex-mallit 5437B ja 5437D.
Sertifikaatti: HART® 7 Registered PR5437/6437 »
PR 3113 on PowerRail-tehonsyöttökiskoon tai
DIN35-kiskoon asennettava, 1-kanavainen, vain 6 mm kapea lähetin, johon voidaan
kytkeä Pt100-vastusanturi tai TC-J- tai TC-K-termoelementti. Aktiivinen
mA-lähtö, jonka päällä kulkee HART®7-protokolla.
Lue lisää: 3113 »
PR 3337 on DIN35-kiskoon asennettava,
1-kanavainen, vain 6 mm kapea 2-johdinlämpötilalähetin, johon
voidaan kytkeä Pt100-vastusanturi tai TC-J- tai TC-K-termoelementti.
2-johdin-mA-lähtö, jonka päällä kulkee HART®7-protokolla.
Lue lisää: 3337 »
PR 5335 on
anturikoppaan asennettava, 1-kanavainen, pienikokoinen
"nappilähetin", johon voidaan kytkeä vastusanturi,
termoelementtianturi, lineaarinen vastus tai mV-tulo. Käyttää HART®5-
protokollaa. Saatavana myös ATEX-, FM- ja IECEx-hyväksytty versio 5335D.
Lue lisää: 5335A »
PR 5337 on
anturikoppaan asennettava, 1-kanavainen, pienikokoinen
"nappilähetin", johon voidaan kytkeä vastusanturi,
termoelementtianturi, lineaarinen vastus tai mV-tulo. Käyttäjä voi valita
käyttöönsä HART®5- tai HART®7-protokollan. Saatavana myös
ATEX-, FM- ja IECEx-hyväksytty versio 5337D. PReset-ohjelmaa käytettäessä
tarvitaan versio 6.04 tai uudempi.
Lue lisää: 5337A
»
Sertifikaatti: HART® 7 Registered PR5337 »
PR 6335 on DIN-kiskoon asennettava
2-johdinlähetin, johon voidaan kytkeä vastusanturi, termoelementtianturi,
lineaarinen vastus tai mV-tulo. Saatavana 1- ja 2-kanavaiset versiot. Käyttää
HART®5-protokollaa. Saatavana myös ATEX-, FM- ja IECEx-hyväksytty versio 6335D.
Lue lisää: 6335 A »
PR 6337 on DIN-kiskoon asennettava
2-johdinlähetin, johon voidaan kytkeä vastusanturi, termoelementtianturi,
lineaarinen vastus tai mV-tulo. Saatavana 1- ja 2-kanavaiset versiot. Käyttäjä
voi valita käyttöönsä HART®5- tai HART®7-protokollan.
Saatavana myös ATEX-, FM- ja IECEx-hyväksytty versio 6337D. PReset-ohjelmaa
käytettäessä tarvitaan versio 6.04 tai uudempi.
Lue lisää: 6337A
»
Sertifikaatti: HART® 7 Registered PR6337 »
PR 7501 on
kentälle asennettava, IP54/66/68-koteloitu 2-johdinlähetin, johon voidaan
kytkeä vastusanturi, termoelementtianturi, lineaarinen
vastus tai mV-tulo. Saatavana 1-kanavainen versio paikallisnäytöllä ja
optisilla painikkeilla. Käyttäjä voi
valita käyttöönsä HART®5 tai HART®7-protokollan. Saatavana
myös ATEX-, FM- ja IECEx-hyväksytty Ex d -versio 7501...2.
Lue lisää: 7501...1 »
Suomenkielinen
esite: 7501 HART-lämpötilalähetin
(pdf)
Suomenkieliset datalehdet; katso Tiedostot.
HART®-tiedostot:
HART®-väylässä tarvittavat DD
& AMS-, EDD- ja DTM-tiedostot voi käydä hakemassa valmistajan verkkosivulta
kohdasta:
www.prelectronics.com/fi > Download > Ohjelmistot >
tiedostot kenttäväylätiedonsiirtoon »
Muita HART®-väylän tuotteita:
PR5106A - HART®-viestin läpäisevä erotin analogituloviesteille
»
PR5106B - HART®-viestin läpäisevä Ex-erotin
analogituloviesteille [Ex ia] »
PR9106A - HART®-viestin läpäisevä erotin analogituloviesteille »
PR9106B - HART®-viestin läpäisevä Ex-erotin
analogituloviesteille [Ex ia] »
PR9107A - HART®-viestin läpäisevä erotin
analogilähtöviesteille »
PR9107B - HART®-viestin läpäisevä Ex-erotin analogilähtöviesteille [Ex ia] »
PR278 - Bluetooth Low Energy HART®-modeemi »
Mitä on HART® ?
Prosessitason kenttäväylä HART® »
Tekniikkaa kehittävä järjestö: FieldComm Group »
PR electronics A/S:n
digitaalilähettimissä on kaksi tyyppiä, jotka sopivat prosessiväylään
Profibus® PA:
- PR 5350 on anturikoppaan asennettava, 1-kanavainen,
pienikokoinen digitaalinen "nappilähetin", jonka tuloon voidaan
kytkeä vastus- tai termoelementtianturi. Myös ATEX- ja FM-hyväksyttynä (versio
5350B).
- PR 6350 on DIN-kiskoon asennettava digitaalilähetin,
jonka tuloon (tuloihin) voidaan kytkeä vastus- tai termoelementtianturi tai
mA-viesti. Laite toimii siis myös mA-muuntimena väylään päin. Saatavana 1- ja
2-kanavaiset versiot. Myös ATEX- ja FM-hyväksyttynä (versio 6350B).
Profibus®-väylässä tarvittavat GSD- ja PDM-tiedostot voi
käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download >
Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »
Sama
lähetin toimii myös FOUNDATION™ Fieldbus H1 -väylässä. Lähetin
tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on
liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.
PR electronics A/S:n digitaalilähettimissä on kaksi
tyyppiä, jotka sopivat prosessiväylään FOUNDATION™ Fieldbus
H1:
- PR 5350 on anturikoppaan asennettava, 1-kanavainen,
pienikokoinen digitaalinen "nappilähetin", jonka tuloon voidaan
kytkeä vastus- tai termoelementtianturi. Myös ATEX- ja FM-hyväksyttynä (versio
5350B).
- PR 6350 on DIN-kiskoon asennettava digitaalilähetin,
jonka tuloon (tuloihin) voidaan kytkeä vastus- tai termoelementtianturi tai
mA-viesti. Laite toimii siis myös mA-muuntimena väylään päin. Saatavana 1- ja
2-kanavaiset versiot. Myös ATEX- ja FM-hyväksyttynä (versio 6350B).
LAS-toimilohkon avulla lähetin voidaan määritellä
ottamaan väyläsegmentin tiedonsiirron valvontavastuu yhteyden masterille
katketessa.
PID-toimilohkon ansiosta säätöä voidaan
hajauttaa lähetintasolle saakka.
H1-väylän DD- ja
DTM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download >
Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »
Sama
lähetin toimii myös Profibus® PA -väylässä. Lähetin tunnistaa patentoidulla
AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa
ominaisuutensa väylän tarpeiden mukaan.

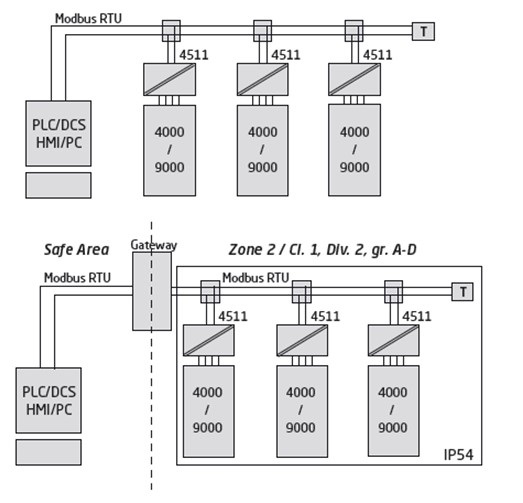

PR4000- tai PR9000-sarjan moduulit voidaan
liittää Modbus RTU -kenttäväylään 4511-Mod
bus-näyttö/ohjelmointiyksikön avulla. 4511-yksikkö painetaan 4000- tai
9000-sarjan moduulin päälle ja Modbus RTU -väylän RS485-tiedonsiirto liitetään
4511-yksikköön RJ45-liittimellä. RJ45-liittimiä ja
-johdinsarjoja on saatavana tarvikkeina.
Modbus-väylän voi edelleen liittää Modbus TCP/IP -verkkoon tai
langattomaan Ethernetiin tai Profinet-verkkoon soveltuvien gateway-laitteiden
avulla.
Esimerkkejä asennuskaavioista:
4512 Bluetooth® näyttö-/ohjelmointiyksikkö 4000- ja 9000-sarjojen tuotteille
Mahdollista Bluetooth-tiedonsiirto ja tiedonkeruu kaikilta PR4000- ja 9000-sarjojen tuotteiltasi. Asenna PR4512-yksikkö PR-lähettimen/muuntimen etulevyn päälle ja lataa PPS-sovellus mobiililaitteeseesi (iOS tai Android). Pääset valvomaan live-prosessidataa, loggaamaan mittausdataa ja tapahtumia, sekä ohjelmoimaan helposti laitteitasi.
4512 käytön edut
- Langaton Bluetooth-tiedonsiirto PR4000- ja 9000-laitteiden sekä iOS/Android-laitteiden välillä
- Prosessiarvojen live-valvonta ja diagnoosi sopivilla mobiililaitteilla tai suoraan PR4512-yksiköllä
- Edistynyt dataloggeritoiminto ja tapahtumien tallennus sisäänrakennetun reaaliaikakellon ansiosta
- Ohjelmoi laitteesi Bluetooth-yhteydellä käyttäen iOS/Android-laitetta ja siinä pyörivää maksutonta PPS-sovellusta (PR Process Supervisor).
- Käytä PPS-dataa ennakoivaan huoltoon.
- Kaikki kerätty data voidaan ladata talteen .csv-muodossa, muualla tehtävää analyysia varten.
- Kohteessa analyysi onnistuu reaaliaikaisesta prosessidatasta iOS/Android-laitteella.
- Prosessidatan historiatietojen analyysin voi tehdä myös siirtämällä tiedot PReset-ohjelmistoon.
Dokumenttilinkit
Suomenkieliset
datalehdet, englanninkieliset manuaalit,
tuotevalintaopas, sertifikaattikopiot, ohjelmat ja muut tiedostot, kaikki
linkattuina sivulla: PR-dokumentit »
Sovellusohje
2-johdinlähettimet lämpötilamittauksiin (pdf)
Esite: Kentälle asennettava HART®-lähetin paikalllisnäytöllä
PR 7501 Hart lampotilalähetin (pdf)
-
Tekninen myynti
+358 20 764 6410
- tekninen tuki
- tuotevalinta ja -speksaus
- tarjouspyynnöt
- reklamaatiot -
Tuoteasiantuntija
Markus Saarela
+358 20 764 6736
