UL/CSA-hyväksytyt kaapelit

Pohjois-Amerikan markkinoille suunnatut LAPP-kaapelit ovat useimmat myös CE-merkittyjä, joten niitä voidaan käyttää Euroopassakin.

Alle avautuvissa taulukoissa kaapelit käyttötarkoituksen mukaan jaoteltuina, kaapelityypin kohdalla on mainittu mitkä hyväksynnät kullakin tyypillä on.

HUOM! Uusitussa amerikkalaisstandardissa NFPA79 (2007 ja 2012) on annettu tärkeitä muuttuneita määräyksiä kaapelien käytöstä teollisuuskoneistojen johdotuksissa USA:ssa. Katso kohta NFPA79.

Ketjukaapelit


ÖLFLEX® CHAIN TM
hyvin taipuisa ohjauskaapeli
kaapeli on hyväksytty laajaan käyttöön Pohjois-Amerikassa NEC- ja NFPA-sertifikaattien ansiosta
UL ja c(UL)
MTW, TC-ER, WTTC, CIC/TC


ÖLFLEX® FD 90
yksivaihekaapeli (kaksoisvaippainen johdin)
UL-recognized AWM-Style 10107,
CSA AWM IA/B IIA/B FT1, CE


ÖLFLEX® FD 90 CY
häiriösuojattu yksivaihekaapeli (kaksoisvaippainen + häiriösuojattu johdin)
UL-recognized AWM-Style 10107 VW-1,
CSA AWM IA/B IIA/B FT1, CE

ÖLFLEX® CHAIN 90 P
yksivaihekaapeli (kaksoisvaippainen johdin)
UL-recognized AWM-Style 11624, VW-1,
cRU AWM I/II A, FT1, CE
UL File No. E63634


ÖLFLEX® CHAIN 90 CP
häiriösuojattu yksivaihekaapeli (kaksoisvaippainen + häiriösuojattu johdin)
UL-recognized AWM-Style 11624, VW-1,
cRU AWM I/II A, FT1, CE
UL File No. E63634


ÖLFLEX® CHAIN 809 / 809 CY
PVC-vaippainen ohjauskaapeli
UL AWM Style 20886 VW-1,

cRU AWM II A/B FT1, CE


ÖLFLEX® CHAIN 809 SC
PVC-vaippainen yksijohdinkaapeli / kaksoiseristetty johdin, sisävaippa musta tai keltavihreä, ulkovaippa musta
UL AWM Style 10107 VW-1,
cRU AWM II A/B FT1, CE


ÖLFLEX® FD 855 P ja 855 CP
TPE-eristeinen ja PUR-vaippainen ohjauskaapeli
AWM-hyväksynnät
855P: UL-recognized AWM Style 21576, Kanada - cRU AWM Style I/II A/B FT2, CE
855CP: UL-recognized AWM Style 21576 + VW-1, Kanada - cRU AWM Style I/II A/B FT1, CE


ÖLFLEX® FD 891 / 891 CY
PVC-vaippainen ohjauskaapeli
UL-recognized AWM-Style 2587 + 21098,
CSA AWM IA/B IIA/B FT1, CE


ÖLFLEX® FD 891 P
PUR-vaippainen ohjauskaapeli
UL-recognized AWM-Style 20234,
cRU AWM II A/B FT1, CE


ÖLFLEX® CHAIN 896 P
nopeiden liikkeiden moottorisyöttökaapeli, maks. 5 m/s, 50 m/s², 100 m
UL AWM Style 20234,
cRU AWM I/II, A/B 1000 V 80° FT 1, CE


ÖLFLEX® SERVO FD 7DSL
PUR-vaippainen, halogeeniton ja UV-kestävä energiansiirtoketjuun tarkoitettu hybridikaapeli taajuusmuuttajakäyttöihin, joissa tarvitaan takaisinkytkentää. (maks. 20 m vaakatason liike)
UL-recognized AWM Style 21223,
cRU AWM I/II A/B FT1, CE


ÖLFLEX® SERVO FD 796 P
servojen yhdistetty syöttö- ja ohjauskaapeli, pakkasenkestävä
UL AWM Style 20234,
cRU AWM I/II, A/B 1000 V 80° FT 1, CE


ÖLFLEX® SERVO FD 796 CP
häiriösuojattu servokaapeli ohjauspareilla tai ilman, pakkasenkestävä
UL AWM Style 20234,
cRU AWM I/II, A/B 1000 V 80° FT 1, CE


ÖLFLEX® SERVO FD 798 CP
häiriösuojattu takaisinkytkentäkaapeli, useita johdinrakenteita, pakkasenkestävä
UL AWM Style 20236 VW-1,
CSA AWM IA/B; IIA/B FT 1, CE


ÖLFLEX® ROBOT F1 ja ROBOT F1(C)
PUR-vaippainen, kiertymistä kestävä ohjauskaapeli (F1: ±360°, F1C: ±180°), esim. robottien nopeisiin käsivarsiliikkeisiin, pakkasenkestävä
UL-recognized AWM-Style 20940 VW1,
cRU AWM I/II A/B FT1, CE


Servokaapelit ja -valmiskaapelit ketjuun käyttövalmistajien standardeilla
- syöttö- ja takaisinkytkentäkapeleita (SIEMENS®, INDRAMAT®, LENZE®, ...)
- valmiskaapeleita (SIEMENS®, INDRAMAT®, SEW®, LENZE®)
tyyppikohtaiset UL/CSA-hyväksynnät


Taipuisat (ei ketjuun)


ÖLFLEX® CLASSIC 110H ja 110CH
halogeenittomat, taipuisat ohjauskaapelit
UL-recognized AWM-Style 21089 75° 600 V, UL OIL RES I, UL OIL RES II & CE


ÖLFLEX® CLASSIC 130H ja 135CH
halogeenittomat, taipuisat ohjauskaapelit
UL-recognized AWM-Style 21089 75° 600 V & CE


ÖLFLEX® CLASSIC 130H BK 0,6/1 kV ja 135CH BK 0,6/1 kV
halogeenittomat, taipuisat ohjauskaapelit
UL-recognized AWM-Style 21288 80° 1000 V & CE


ÖLFLEX® 150 (QUATTRO)
numeroiduin johtimin, PVC-vaippa, vakiotoimituspituudet 150, 300 ja 600 m.
UL-recognized AWM-Style 2587 or 21098, CSA AWM IA/B IIA/B, HAR H05VV5-F, CE


ÖLFLEX® 150 CY (QUATTRO)
numeroiduin johtimin, häiriösuojaus kuparipalmikolla, PVC-vaippa,
UL-recognized AWM-Style 2587 or 21098, CSA AWM IA/B IIA/B, HAR H05VVC4V-K, CE


ÖLFLEX® 191
numeroiduin johtimin, PVC-vaippa
UL-recognized AWM-Style 21098 or 2587, CSA AWM IA/B IIA/B, CE


ÖLFLEX® 191 CY
numeroiduin johtimin, häiriösuojaus kuparipalmikolla, PVC-vaippa
UL-recognized AWM-Style 21098, CSA AWM IA/B IIA/B, CE


ÖLFLEX® 409 P
ohjauskaapeli, musta PUR-vaippa
UL-recognized AWM Style 20234, cRU AWM II A/B FT1, CE
korvaa tyypin 491 P


ÖLFLEX® SERVO 7DSL
kiinteän asennuksen PVC-vaippainen hybridikaapeli, jolla kaapeloidaan sekä moottorisyöttö että takaisinkytkentä yhdellä kaapelilla. Saatavana ohjausjohdinparilla 2×1,0 tai ilman. Soveltuu myös Hiperface® DSL -takaisinkytkentäpiireihin.
UL-recognized AWM Style 2570, cRU AWM I/II A/B FT1, CE
.


ÖLFLEX® SERVO 719
häiriösuojaamaton yhdistetty syöttö- ja ohjauskaapeli, 1000 V, +80 °C, musta UV-kestävä vaippa
USA: UL-recognized AWM Style 2570, Kanada: cUL AWM Style I/II A/B FT1,UL File No. E63634


ÖLFLEX® SERVO 719 CY
häiriösuojattu moottorikaapeli tai yhdistetty syöttö- ja ohjauskaapeli, 1000 V, +80 °C, oranssi vaippa
USA: UL-recognized AWM-Style 2570, Kanada: cUL AWM Style I/II A/B FT1, UL File No. E63634


ÖLFLEX® SERVO 9YSLCY JB
kaksoishäiriösuojattu, pienikapasitanssinen moottorinsyöttökaapeli
UL-recognized AWM-Style 2570 or 20886, 1kV 80° VW-1, cRU AWM I/II A/B 1kV 80° FT1, CE


ÖLFLEX® VFD with Signal (lappusa.com)
servokaapeli taajuusmuuttajakäyttöihin signaalijohdinparilla
UL-listed 600 V MTW, TC-ER, WTTC 1000 V, DP-1,
UL-recognized AWM 105°C, UL OIL RES I&II,
cUL-listed CIC/TC FT4, CSA AWM I/II A/M FT4, CE


Servo- ja takaisinkytkentäkaapelit ja -valmiskaapelit käyttövalmistajien standardeilla
- kaapelit  (SIEMENS®, SEW®)
- valmiskaapelit  (SIEMENS®, INDRAMAT®, LENZE®, SEW®)
erilaisia UL/CSA AWM-versioita


ÖLFLEX® CONTROL TM
kiinteän asennuksen konekaapeli ”Tray+Machinery” Pohjois-Amerikan markkinoille.
UL-listed Type MTW, UL Bus Drop, Type TC-ER, c(UL) Type TC and CIC FT4, UL/CSA AWM I/II A/B FT4, CE


ÖLFLEX® CONTROL TM CY
kiinteän asennuksen kaksoishäiriösuojattu konekaapeli ”Tray+Machinery” Pohjois-Amerikan markkinoille.
UL-listed Type MTW, UL Bus Drop, Type TC-ER, c(UL) Type TC and CIC FT4, UL/CSA AWM I/II A/B FT4, CE


ÖLFLEX® FORTIS (lappusa.com)
rajoitetusti taipuvan asennuksen kylmätaipuisa ja kiertokuormitusta kestävä (150°/m) konekaapeli Pohjois-Amerikan markkinoille, korvaa tyypin ÖLFLEX® CONTROL M
UL-listed Type TC-ER, Type MTW,
UL-recognized AWM NFPA 79-2007, WTTC 1000V (UL2277),
UL -40°C Cild Impact Test, UL -55°C Cold Bend test, UL OIL RES I/II
c(UL) Type TC and CIC FT4-40°C, CSA AWM I/II A/B FT4-40°C, CE


ÖLFLEX® PETRO C HFFR 0,6/1 kV
kiinteän / rajoitetusti taipuvan asennuksen halogeenittomat, häiriösuojatut johtimet ja kaapelit onshore- ja offshore-sovelluksiin porauslautoille ja muihin vaativiin olosuhteisiin. Vaippa kestaa öljyä ja porausnesteitä, suolavettä, otsonia ja UV-säteilyä.
Johtimet:
USA: UL AWM Style 10587, Kanada: cRU AWM II A/B, CE
Kaapelit:
USA: UL AWM Style 20234, Kanada: cRU AWM II A/B , CE


ÖLFLEX® TRAY II
numeroiduin johtimin, suojaputkettomaan asennukseen, hyllyasennuskaapeli, PVC-vaippa
UL-listed Type TC-ER or DP-1, Type MTW,
UL-recognized AWM-Style 20886,
c(UL) Type TC and CIC FT4, CSA AWM I/II A/B FT4, NOM SCFI-1994, CE


ÖLFLEX® TRAY II CY
numeroiduin johtimin, suojaputkettomaan asennukseen, hyllyasennuskaapeli, häiriösuojaus kuparipalmikolla, PVC-vaippa
UL-listed Type TC-ER or DP-1, Type MTW,
UL-recognized AWM-Style 20886,
c(UL) Type TC and CIC FT4, CSA AWM I/II A/B FT4, NOM SCFI-1994, CE


ÖLFLEX® HEAT 180 MS ja 180 C MS
silikonikumikaapeli Pohjois-Amerikan markkinoille, korvaa aiemman tyypin ÖLFLEX® HEAT 180 / 180C UL/CSA
UL AWM Style 4476, Construction B, External Interconnection, 150°C / 600 V
cUL AWM II A/B


ÖLFLEX® TORSION FRNC ja D FRNC
kiinteän, taipuisan tai kiertokuormitusta aiheuttavan asennuksen kaapeli Pohjois-Amerikan markkinoille, erinomainen tuuliturbiinien riippusilmukka-asennuksiin, kestää kiertokuormitusta ±150°/m, halogeeniton, paloa pidättävä, kestää hankausta, UV-säteilyä, otsonia ja öljyjä
UL AWM Style 21288
cUL AWM II A/B
UL OIL RES I and UL OIL RES II



Kytkentäjohtimet


Multi-Standard SC 1
AWG22…AWG18, PVC-eriste
UL-recognized AWM-Style 1007, 1569, VW-1
CSA AWM I A/B FT1,
HAR H05V-K, CE


Multi-Standard SC 2.1
AWG22…AWG4/0, PVC-eriste
UL-listed Type MTW, UL-recognized AWM-Style 1015, VW-1
CSA TEW FT1,
HAR H07V-K, CE


Multi-Standard SC 2.2
AWG22…AWG4/0, PVC-eriste
UL-listed Type MTW, UL-recognized AWM-Style 10269, VW-1
CSA TEW FT1,
HAR H07V2-K, CE


ÖLFLEX® FD 90
energiansiirtoketjukäyttöjen yksivaihekaapeli (PVC-kaksoisvaippainen johdin), 10...300 mm², AWG8…AWG500 KCMIL (MCM), sisävaippa musta tai kevi, PVC-ulkovaippa musta
UL-recognized AWM-Style 10107 600 V,
...120 mm²: CSA AWM IA/B IIA/B FT1,
150 mm²...:
cRU AWM IIA/B FT1
,
CE
0,6/1 kV


ÖLFLEX®-FD 90 CY
energiansiirtoketjukäyttöjen häiriösuojattu yksivaihekaapeli (kaksoisvaippainen + häiriösuojattu johdin), 10...300 mm², AWG8…AWG500 KCMIL (MCM), sisävaippa musta, PVC-ulkovaippa oranssi
UL-recognized AWM-Style 10107 VW-1 600 V,
...120 mm²: CSA AWM IA/B IIA/B FT1,
150 mm²...: cRU AWM IIA/B FT1
,
CE 0,6/1 kV


ÖLFLEX® CHAIN 90 P
energiansiirtoketjukäyttöjen yksivaihekaapeli (kaksoisvaippainen johdin), 1,5...300 mm², musta tai kevi TPE-johdineriste, musta PUR-ulkovaippa
UL-recognized AWM-Style 11624, VW-1,
cRU AWM I/II A, FT1, CE
UL File No. E63634.


ÖLFLEX® CHAIN 90 CP
energiansiirtoketjukäyttöjen häiriösuojattu yksivaihekaapeli (kaksoisvaippainen + häiriösuojattu johdin), 1,5...300 mm², musta TPE-johdineriste, tinattu kuparilankapalmikko, musta PUR-ulkovaippa
UL-recognized AWM-Style 11624, VW-1,
cRU AWM I/II A, FT1, CE
UL File No. E63634.


ÖLFLEX® CHAIN 809 SC
energiansiirtoketjukäyttöjen PVC-vaippainen yksivaihekaapeli (kaksoisvaippainen johdin), 6...150 mm², kestää kiertokuormitusta ±150°/m, sisävaippa musta tai kevi, ulkovaippa musta
">UL-recognized AWM Style 10107 VW-1 FT2 600 V,
cRU AWM II A/B FT1,
CE 0,6/1 kV

Hyväksyntälyhenteet

Valikoimataulukoissa on käytetty seuraavia hyväksyntämerkintöjen lyhenteitä:



NFPA79

Muuttuneet UL-määräykset NFPA79-2007 ja -2012


Tärkeitä muutoksia koneenrakennuksen kaapelivalintaan USA:n markkinoilla.

UL-recognized (AWM) koneiden sisäisiin johdotuksiin

USA:n teollisuuskoneiden sähköstandardin edellinen versio NFPA 79 Edition 2007 käytännössä kielsi AWM-kaapelien (UL-recognized) käytön teollisuuden koneenrakennuksessa. Vain koneet, jotka oli kaapeloitu käyttötarkoitukseensa soveltuvilla, listatuilla (UL-listed) kaapeleilla, hyväksyttiin. Edition 2007 sisälsi vain yhden poikkeuksen AWM-kaapelien käyttöön; kun kaapeli oli osana listattua kokonaisuutta ja soveltui tarkoitettuun käyttöönsä.

Uusi standardipäivitys NFPA 79 Edition 2012 antaa joitakin helpotuksia AWM-kaapelien käyttöön. Uusien määräysten mukaan AWM-kaapeli voidaan sallia "tehdasasennetuissa laitteistoissa", jos yksi seuraavista ehdoista täyttyy:

• kaapeli on osana UL-listed-hyväksyttyä kokoonpanoa (listed assembly)
• kaapeli on määritelty käytettäväksi osana UL-listed-hyväksyttyä järjestelmää tai konetta ja kaapelia käytetään komponenttitoimittajien ohjeiden mukaisesti
• kaapeli täyttää kaikki rakennevaatimukset, jotka määritellään standardin NFPA 79 osissa 12.2 … 12.6, mukaan lukien muunnelmat johtimen kierrosta, palonpidätyskyvystä, eristekerroksen vahvuudesta ja eristeen/vaipan merkinnöistä.

HUOM!: Lopullinen soveltuvuus on kuitenkin aina hyväksytettävä paikallisella, koneenrakennuksesta vastaavalla, toimivaltaisella viranomaisella, Authority Having Jurisdiction (AHJ).

Koneiden johdotuksia, jotka eivät ole uuden standardin mukaisia, ei hyväksytä. Määräysten huomioimatta jättäminen voi johtaa koneiston tai laitteen käyttökieltoon, jonka peruuttaminen vaatii kalliita uudelleenasennuksia ja korjauksia. Seurauksena saattaa olla myös projektitoimitusten sopimussakkoja. Tällaiset virheet voivat vahingoittaa yrityksen mainetta ja luottamusta tuleviin toimenpiteisiin. HUOM!: Poikkeukset pitää arvioituttaa ja hyväksyttää kansallisilla koestuslaboratorioilla National Recognized Testing Laboratories (NRTL) tai toimivaltaisella viranomaisella Authority Having Jurisdiction (AHJ). Koneen arviointiin sisältyy lisääntynyt riski epävarmuudesta koneen arvioinnin ja luokitusprosessin aikana. Toisaalta, jokainen hyväksyntäongelma vaikuttaa luokitusprosessiin, aikaan ja kustannuksiin. Usein asiaan liittyy myös luottamuksen ja maineen menettäminen.

Käyttämällä näissäkin kohteissa listattuja kaapelityyppejä, kuten ÖLFLEX® CONTROL TM, ÖLFLEX® TRAY tai UNITRONIC® 300, saadaan merkittäviä säästöjä materiaalissa ja asennusajassa.

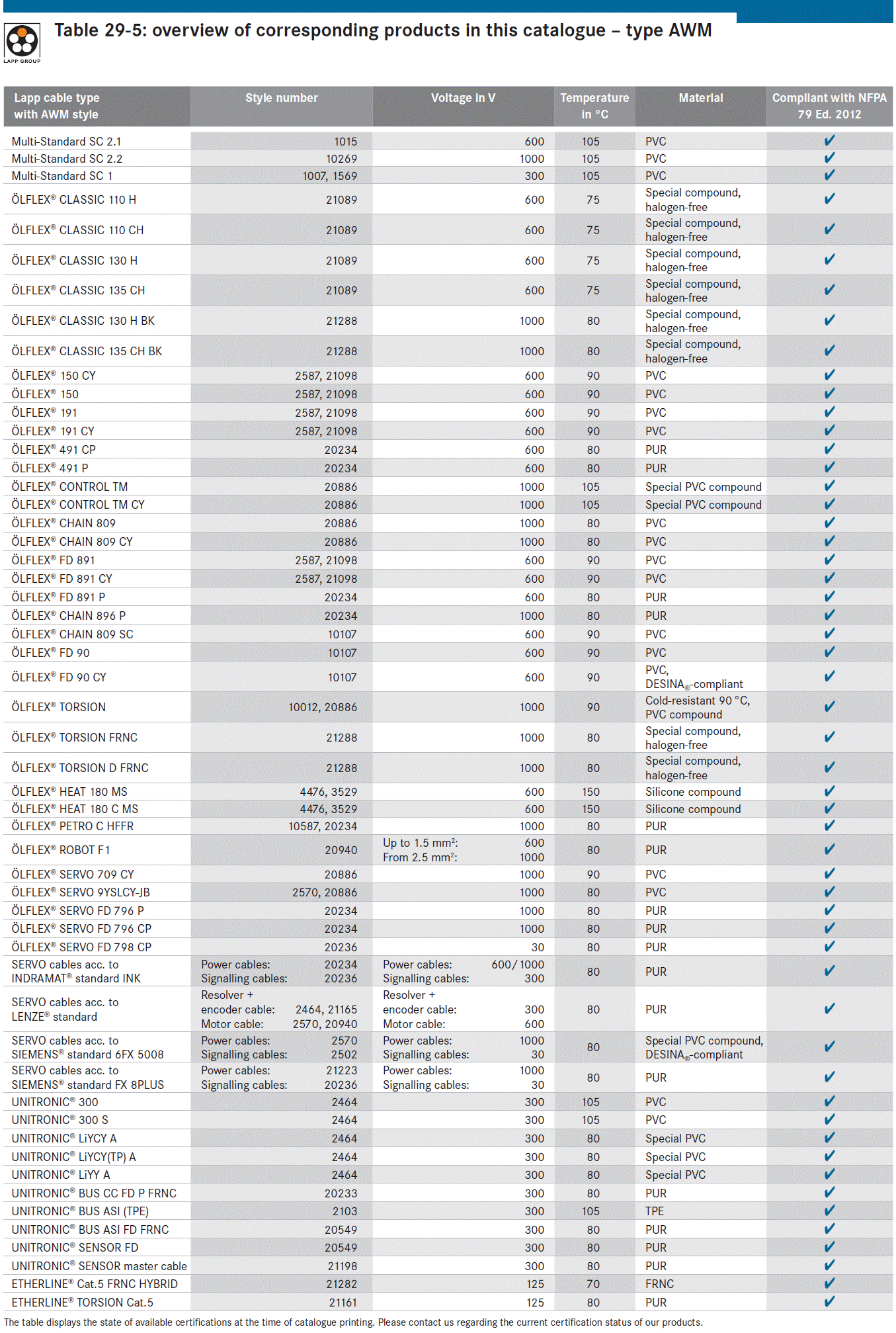

Lapp Kabel UL-recognized -tyypit 1/2014
Lapp Kabel Main Catalogue 2014/2015 -luettelon UL-recognized -kaapelit:


Taulukon pdf-version voi ladata Lapp Online-catalogue -sivulta:
products.lappgroup.com > Appendix > Technical Tables > T29 »

UL-listed (MTW, TC, ...) koneiden ulkopuolisiin kaapelointeihin

Turvallisuus ennen kaikkea koneiden luokitusprosessissa! Suosittelemme, että vaihdatte AWM-kaapelit UL-listed-kaapeleihin, jotka soveltuvat tarkoitukseen. Vain näin saadaan luokitusprosessi turvalliseksi ja luotettavaksi. Osaavana yhteistyökumppanina Lapp Kabel tarjoaa useita UL-listed-kaapelivaihtoehtoja, joilla vientitoimituksesi USA:han saadaan turvalliseksi ja helpoksi. Nykyiset UL-listed-tyypit on koottu taulukkoon alle.

Jotta sopivan kaapelin löytäminen olisi todella helppoa, voit valita Cablefinder-verkkopalvelussa hakutekijäksi suoraan "UL/CSA listed" tai "UL/CSA AWM rec". Tarkka hyväksyntämerkintä on tuotteen datalehdessä, jonka saa verkkopalvelusta tai teknisestä myynnistämme.
Tällä linkillä suoraan palveluun:
products.lappgroup.com > Productfinder > Cablefinder »

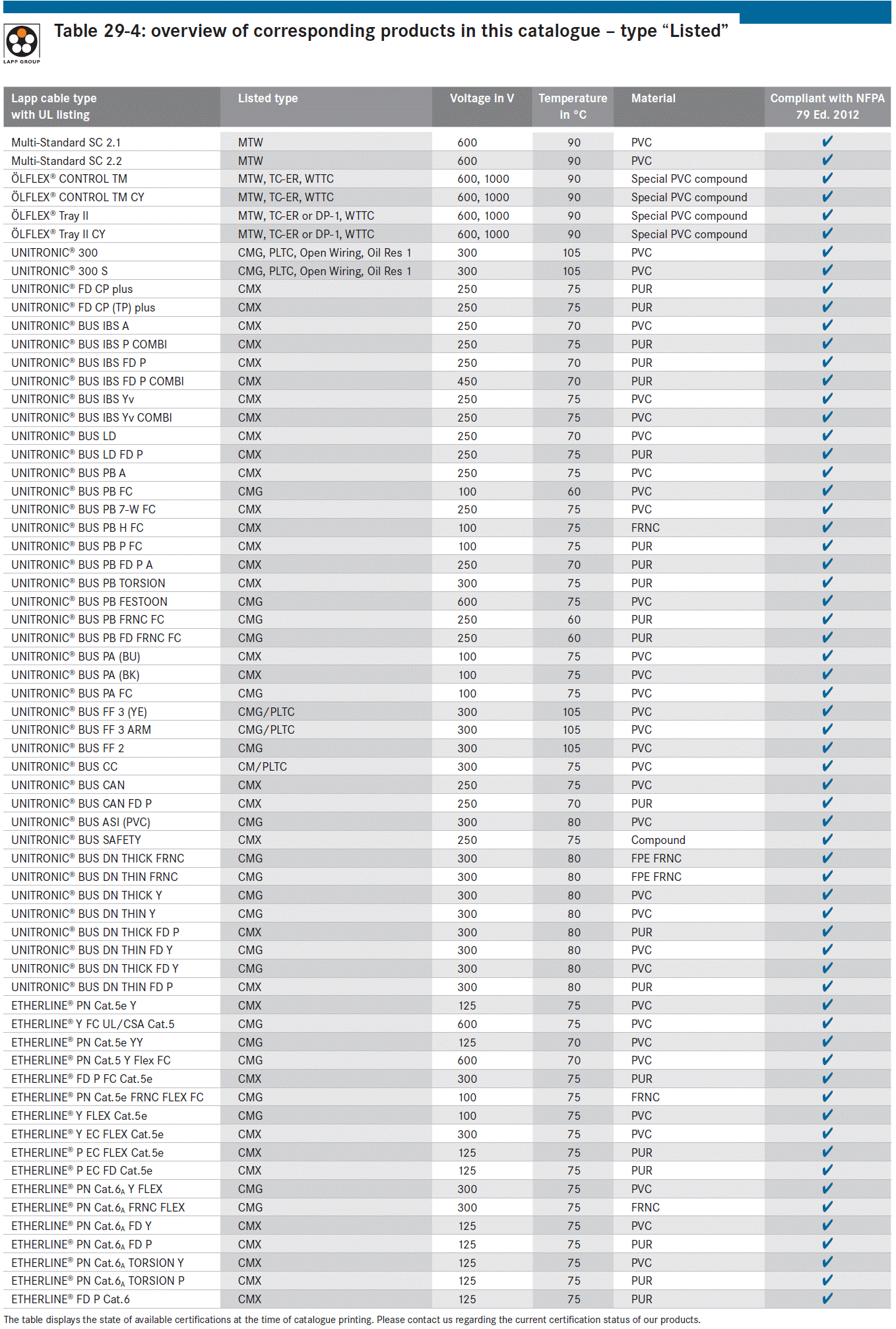

Lapp Kabel UL-listed -tyypit 1/2014
Lapp Kabel Main Catalogue 2014/2015 -luettelon UL-listed -kaapelit:


Taulukon pdf-version voi ladata Lapp Online-catalogue -sivulta:
products.lappgroup.com > Appendix > Technical Tables > T29 »

Lapp Kabel kehittää jatkuvasti lisää uusia UL-listed-tyyppejä.

Mikä on NFPA 79?
USA:n teollisuuskoneiden sähköstandardi, joka koskee sähköisiä/elektronisia laitteita, kojeita tai järjestelmiä (yhdessä toimivia koneryhmiä) teollisuuskoneissa, jotka toimivat jännitteellä korkeintaan 600 V, alkaen koneen sähkölaitteen syöttöpisteestä. Esimerkkinä johdin tai kaapeli, joka syöttää tehon sähköiselle koneelle ohjauskotelosta.

Mitä uutta on julkaisussa NFPA 79 Edition 2007?
Tammikuusta 2007 alkaen erityisesti osan Section 12.2.7.3 mukaan yksittäinen AWM-johdin tai monijohtiminen AWM-kaapeli ei ole sallittu, ellei koko asennus ole ennalta listattu sellaiseen käyttöön. NFPA 79 2007 osa Section 12.3.1 luettelee sallitut eristetyt johdin- ja kaapelityypit, ”työstökonejohdin” MTW on yksi sallituista vaihtoehdoista.

Mitä uutta on julkaisussa NFPA 79 Edition 2012?
Uusi standardipäivitys NFPA 79 Edition 2012 antaa joitakin helpotuksia AWM-kaapelien käyttöön. Uusien määräysten mukaan AWM-kaapeli voidaan sallia "tehdasasennetuissa laitteistoissa", jos yksi seuraavista ehdoista täyttyy: kaapeli on osana UL-listed-hyväksyttyä kokoonpanoa (listed assembly) kaapeli on määritelty käytettäväksi osana UL-listed-hyväksyttyä järjestelmää tai konetta ja kaapelia käytetään komponenttitoimittajien ohjeiden mukaisesti kaapeli täyttää kaikki rakennevaatimukset, jotka määritellään standardin NFPA 79 osissa 12.2 … 12.6, mukaan lukien muunnelmat johtimen kierrosta, palonpidätyskyvystä, eristekerroksen vahvuudesta ja eristeen/vaipan merkinnöistä. Näin esimerkiksi AWM-hyväksytty ketjukaapeli on käytettävissä yhden yllämainituista ehdoista täyttyessä.

Mikä on MTW-johto?
MTW (Machine Tool Wire, UL-listed) on eräs johdin- ja kaapelivaihtoehto, jota voi käyttää teollisuuskoneistoissa NFPA 79 2007 mukaisesti. MTW on sallittu, koska sen eristevaatimukset on määritelty NEC-määräyksissä (National Electrical Code). Sitä voidaan käyttää koneen ulkopuolella ja myös koneen ja ohjauspaneelin välillä, mutta ei ohjauspaneelin ja teholähteen välillä. Niissä tapauksissa on käytettävä muita tyyppejä, kuten Type TC, Type CM, Type PLTC, jne. Tarkka kaapelityyppi määräytyy käyttösovelluksen mukaan. Kalustusjohtimia, kuten TFN ja TFFN, ei sallita käytettäväksi teollisuuskoneistoissa, koska NEC tunnustaa niiden käytön vain “kalusteiden” sisällä; niitä ei saa käyttää koneen ulkopuolella.

Mikä on AWM-johto?
AWM (Appliance Wiring Material, UL-recognized) tarkoittaa johtimia ja kaapeleita, jotka on tarkoitettu tehtaalla asennettaviksi kokonaislaitteiston komponenteiksi, ei käytettäväksi suoriin erillisasennuksiin kentällä. UL AWM Style -merkitty johdin tai kaapeli on tarkoitettu kullekin tyypille (Style) yksilöllisiin sovelluksiin.
AWM-materiaaleja on eri laatuja ja tyyppejä, toiset ovat hyvin palonkestäviä, toisilla taas on minimaalinen palonkesto ja ne saattavat tietyissä olosuhteissa syttyä tuleen ja levittää paloa. NEC ei tunnusta lainkaan AWM-johtojen olemassaoloa, eikä näin ollen anna määräyksiä eristysvahvuudesta, fyysisistä tai syttymisominaisuuksista. AWM mainitaan lyhenteenä sanoista “laitejohdotusmateriaali” (Appliance Wiring Material), joka on tarkoitettu käytettäväksi laitteissa, kuten pesukoneet, pakastimet, tietokoneet jne. Materiaalin käyttöä säätelee Underwriters Laboratories (UL). AWM-materiaalia ei voi käyttää suojaletkussa, koska se ei ole NEC:n tunnustamaa. Syttyvyysongelmien lisäksi toinen syy on NEC-määräykset eristevahvuudesta. Joissakin AWM-tyypeissä sallitaan 0,005” eristevahvuus, joka voi helposti kulua pois letkuun asennuksen yhteydessä. NEC-määräysten mukaisiin asennuksiin AWM tunnustetaan käytettäväksi vain sähkökaapin sisällä, edellyttäen, että kaappi ja kaikki sen sisäiset komponentit ovat aiemmin UL 508A -listattuja!

Miksi AWM kelpaa vain koneen sisäisiin johdotuksiin? Teollisuuskoneiden ja sähköisten/elektronisten laitteiden johtimia ja kaapeleita on esimerkiksi seuraavissa sovelluksissa: voimapiirit, valaistus- ja ohjauspiirit, ohjelmoitavat I/O-säätimet ja moottoripiirit. AWM oli virheellisesti käytössä laiteasennuksissa alkuperäisen NFPA 79:n aikana, useissa tapauksissa paikalliset tarkastajat pysäyttivät toiminnan, kunnes kaapelit vaihdettiin. Myös merentakaiset laitevalmistajat toimittivat AWM-johtoja koneissaan USA:laisiin tehdasasennuksiin osana ”kokonaispakettia”. AWM-tyypin poisjättäminen estää seuraavien ristiriitojen esiintymisen.

1. AWM-tyyppiä käytettiin virheellisesti teollisuuskoneiden asennuksissa rakennuskokonaisuuden osana, esimerkkinä väärin vedetty AWM-kaapeli pääteholähteestä (katkaisija tai varokerasia) koneen ohjauspaneelille.

2. NEC ei tunnusta lainkaan AWM-johtoja hyväksyttäväksi asennusjohdotukseksi, siksi se ei valvo eikä anna siitä sähköisiä (jännite, virta), fyysisiä (syttyvyys, ympäristöolosuhteet) eikä mekaanisia (eristevahvuus, materiaalit) vaatimuksia.

3. AWM-johtojen paloluokitus voi vaihdella suuresti; joissain tapauksissa se on pelkän minimisyttyvyysvaatimuksen (UL Horizontal) mukainen ja toisissa maksimisyttyvyysvaatimusten (FT6 plenum test) mukainen. Tietyissä olosuhteissa jotkin AWM-johdot syttyvät ja levittävät paloa; esimerkiksi täysi virtakuorma nipussa AWM-johtoja kotelon sisällä.

4. Myös AWM-johtojen mekaaniset ominaisuudet voivat vaihdella suuresti; vaippavahvuus voi olla vain 0,002”, mikä ei tietyissä olosuhteissa anna juuri minkäänlaista suojaa, vaan jo pieni hiertymä paljastaa johtimen aiheuttaen vaaratilanteen, jopa hengenvaaran.

5. AWM-johtoa ei voi asentaa suojaletkuun edellä esitetystä syystä. NEC ei anna määräyksiä AWM-johdoista eikä siksi valvo tai säätele jännitteen, virran, syttyvyyden, ympäristön, eristevahvuuden tai materiaalin ominaisuuksia AWM-johtimissa eikä AWM-kaapeleissa.

6. AWM-johtoja ei voi asentaa ohjauspaneeleille, koska on tapauksia, joissa AWM-johtoja käytettäessä on sattunut palovahinkoja paneelikoteloissa aiheuttaen korvaamatonta vahinkoa tai tuhoa arvokkaille elektronisille laitteille.


Linkkejä aiheesta:

Lapp Main Catalogue, taulukko T29: Use of UL-approved cables and wires

USA:n työturvallisuus- ja terveysviranomainen (OHSA):
OSHA. Occupational Safety and Health Administration
OSHA: Katsaus OSHAn akreditoimiin NRTL-laboratorioihin

Joitakin akreditoituja kolmannen osapuolen sertifiointilaitoksia, jotka voivat hyväksyä koneita käytettäväksi USA:ssa (koestuskeskuksia, National Recognized Testing Laboratories):
Intertek ETL SEMKO
UL Underwriters Laboratories
TÜV America
MET Laboratories

US-standardeja ja niiden julkaisijoita (hankintalähteet):
NEC National Electrical Code
NFPA 79 Electrical Standard of Industrial Machinery
ONLINE ordering of NFPA 79
NEC Digest


Tiedostot

Tuotteet valmistajan online-luettelossa products.lappgroup.com »

UL-hyväksytty kaapelitoimittaja

Lapp Automaatio Oy on UL-hyväksytty kaapelitoimittaja.

Myös varastossamme mitattavat pituudet toimitetaan tarkastajan vaatimalla, alkuperäisellä UL-hyväksyntätarralla.

UL Recognized Component, File Nr. E214858

Yhteystiedot
